Smart Farm & Smart Weather Systems

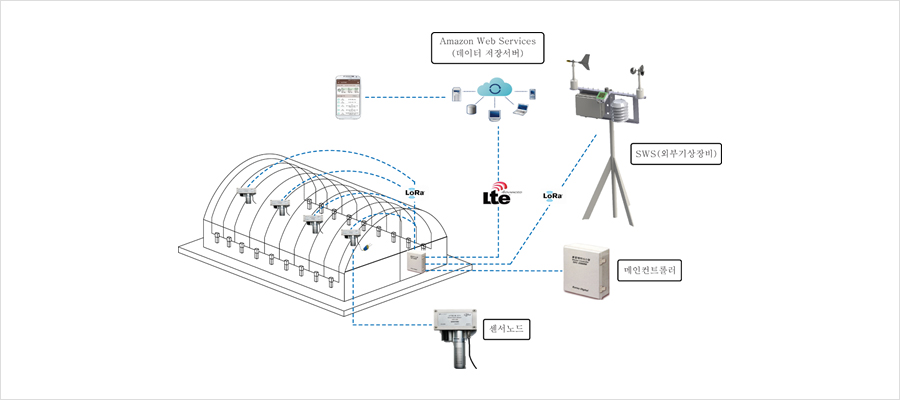

팜스큐브의 구성
- 컨트롤러
-
센서 노드, 출력 노드와 서버, 앱 사이를 중계해주는 메인 유닛입니다.
센서 노드로부터 데이터를 수집하고, 서버 또는 앱으로 데이터를 전송할 뿐 아니라, 출력 노드를 수동 / 자동 스케줄링으로 제어 하기도 합니다.
LTE 모뎀과 유선 LAN, Bluetooth 통신을 지원하며,최대 32개의 센서노드와 8개의 출력 노드를 관리합니다.
농가별 최소 1개 이상이 필요합니다.
- 출력 노드
-
24개의 출력 릴레이를 제어하는 유닛입니다.
컨트롤러와 유선 또는 무선(Lora)으로 연결되며,12개의 개폐기 전용 릴레이를 확장할 수 있습니다.
각 릴레이는 임의대로 그룹으로 묶어서 제어가 가능하며, 개별로도 제어가 가능합니다.
- 센서 노드
-
최대 8개의 센서로부터 데이터를 수집하는 유닛입니다.
컨트롤러와 무선으로 연결되며, 최대 통신 거리는 1km 입니다.
지원하는 센서는 온도, 습도, CO2, 양액 pH, 양액 EC, 토양 함수율(토양 온도, 토양 습도, 토양 EC) 센서입니다.
- 외부 기상 장비
-
풍향, 풍속, 일사, 강수, 강우 감지 센서를 지원하는 소형 외부 기상대입니다.
측정된 기상 데이터를 방송(broadcast)하여, 반경 2km 이내의 『팜스큐브』 시스템에서 이 데이터를 수신할 수 있습니다.
- 모니터링 앱
-
스마트폰(Android) 환경에서, 원격 모니터링, 원격 제어를 가능하도록 합니다.
농장과 멀리 떨어진 곳에서도 실시간으로 농장의 생육 환경을 확인하고, 관수, 냉/난방기, 유동팬, 온난방수 조절, 모터제어, 양액기 제어를 할 수 있습니다.
또한, 누적된 생육 환경 데이터를 이용하여, 현재의 생육 상태와 비교/분석할 수 있으며, 센서에 경고 값을 설정하면, 작물에 문제가 생겼을 때, 휴대폰으로 경고 알람을 받을 수 있습니다.
Smart Farm & Smart Weather Systems
Components of FARMSCUBE
- Controller
-
It is the main unit that relays between sensor node, output node, server and app.
It collects data from the sensor nodes, transfers data to the server or app, and also controls the output node by manual/automatic scheduling.
It supports LTE modem, wired LAN and Bluetooth communication, and manages up to 32 sensor nodes and 8 output nodes.
At least one or more controller is required in every farm.
- Output Node
-
It is the unit that controls 24 output relays.
It is connected to the controller via wired or wireless(Lora) and can be expanded to 12 switches relays.
Each relay can be controlled individually or in a group.
- Sensor Node
-
It is a unit that collects data from eight sensors max.
It is connected wirelessly to the controller and the maximum communication distance is 1km.
The supported sensors are temperature, humidity, CO2, nutrient solution pH, nutrient solution EC, soil water content (soil temperature, soil humidity, soil EC).
- SWS
-
It is a small external weather station supporting wind direction, wind speed, solar radiation, precipitation, and rainfall detection sensors.
It broadcasts measures weather data to “FARMSCUBE" system
- Monitoring App
-
It enables remote monitoring and remote control in smartphone environment (Android).
You can check growing condition of your farm real time and control irrigation, cooler/heater, flow fan, warm water, motor, fluids remotely.
In addition, you can compare/analyze current growth status using cumulated growing condition data. If you set a warning value, you can receive warning alarm when problem occurs.
